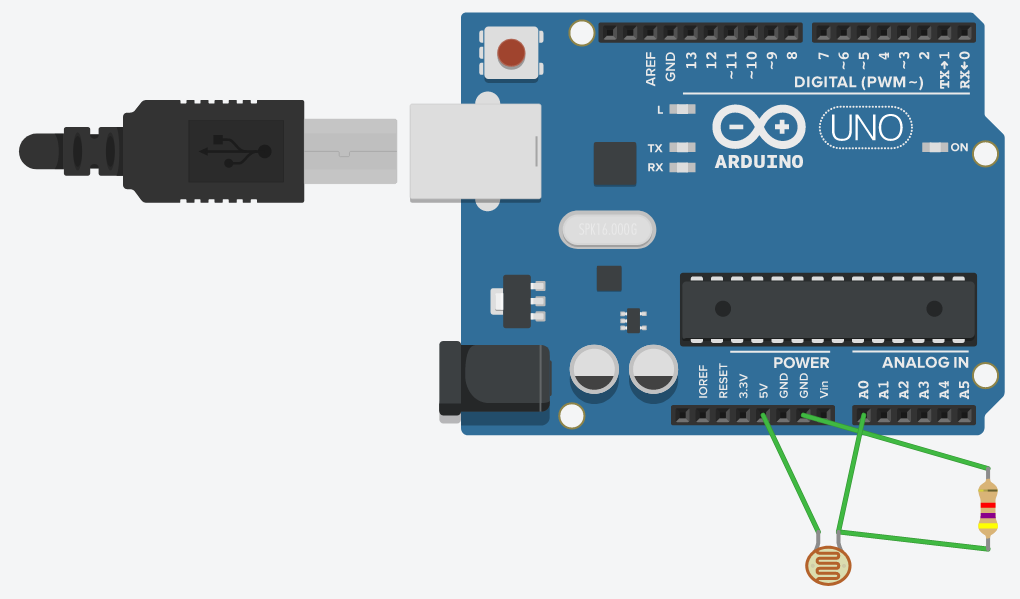

La fotoresistencia es un componente que varía la resistencia en función de la luz que le incide.
Se conecta junto con una resistencia de 4,7 KΩ para regular el voltaje a los parámetros que necesitamos.
Los pines A0 a A5 son pines de lectura analógica, aquí podemos conectar los sensores que nos dan lectura analógica.
El pin A0 nos medirá el voltaje de entrada, convirtiéndolo en digital. Nos dará un resultado 0 para 0 V y 1023 para 5 V.
Para ver la medición de este pin utilizamos la instrucción:
Aquí tenemos un problema, ¿Cómo vemos lo que está midiendo el fotoresistor?
Para ello utilizamos la salida por comunicación serie. Esta comunicación se realizaría a través del cable que tenemos conectado al ordenador a un monitor serie. El IDE de Arduino tiene uno incorporado.
Utilizando la instrucción de imprimir en el monitor serie, lo haremos de la siguiente forma:
Ver que al final podemos elegir “con” o “sin”, esto hace que nos haga salto de línea o no.
Si conectamos la simulación, podremos ver en el monitor serie los datos que resultan.
El monitor serie se despliega en la pestaña de código, justo debajo de los bloques.
Para modificar la luminosidad que recibe el fotoresistor hay que seleccionarlo y sale una barra donde se puede modificar. Esto se hace mientras está en modo simulación.
Para leer el Monitor Serie en el Arduino real, podemos recurrir al IDE de Arduino, lo encontraremos en el menú “Herramientas”.
